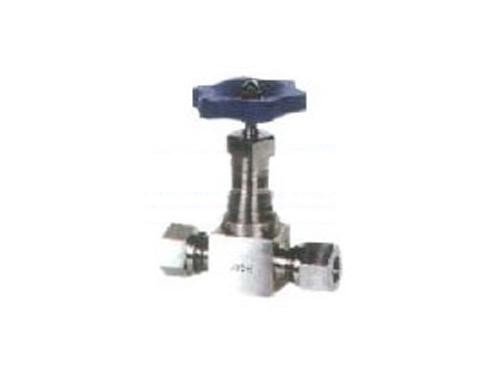

J21H/W-160型 外螺纹截止阀
【产品说明】
J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀：手动、外螺纹连接形式、直通式结构，阀座密封面材料为不锈钢、工作压力16.0 MPa、公称尺寸DN6~DN15、阀体材料为碳素钢（J21H）、不锈钢（J21W），适用于水、蒸汽、油品（J21H），弱腐蚀性或腐蚀性（J21W）介质管路中。
J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀，管路跟阀体连接采用外螺纹活接式，也叫外螺纹针型阀、外螺纹针形阀，是电力、电气、机电设备工程、电控设备工程中应用最多的阀门之一。由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中。
【产品性能参数】
J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀主要性能参数 | ||||
型号 | PN | 工作压力/ MPa | 适用温度/ ℃ | 适用介质 |
J21H-160 | 160 | 16 | 小于425 | 水、蒸汽、油品等无腐蚀性介质 |
J21W-160P | 小于150 | 铬镍钛不锈钢 | ||
J21W-160R | 腐蚀性介质 | |||
【产品零部件材料】
J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀零部件材料 | ||||||
型号 | 材料 | |||||
阀体、阀盖 | 阀杆、阀瓣、阀座 | 阀杆螺母 | 填料 | 手轮 | ||
J21H-160 | 碳素钢锻件 | 铬不锈钢 | 铸铝青铜 | 石棉石墨 | 球磨铸铁 | |
J21W-160P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 聚四氟乙烯 | |||
J21W-160R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | ||||
【产品外形及结构尺寸】
J21H-160、J21W-160P、J21W-160R 型外螺纹截止阀外形及结构尺寸(mm) | ||||||
DN | L | L1 | h | H | H1 | D0 |
6 | 60 | 15 | 15 | 85 | 91 | 65 |
10 | 60 | 15 | 15 | 89 | 99 | 65 |
15 | 60 | 15 | 15 | 100 | 115 | 65 |
